無刷電機驅動電路之單片機控制直流無刷電動機驅動及接口電路圖

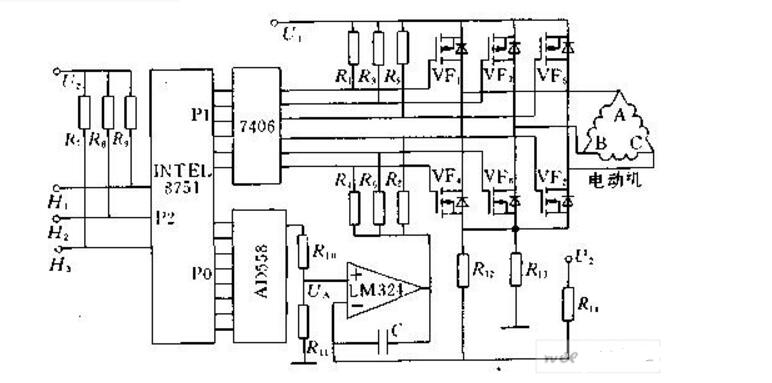

　　圖1示出采用8751單片機來控制直流無刷電動機的原理框圖。8751的P1口同7406反相器聯結控制直流無刷電動機的換相，P2口用于測量來自于位置傳感器的信號H1、H2、H3，P0口外接一個數模轉換器。

詳細無刷電機驅動程序_五款無刷電機驅動電路

　　圖1 直流無刷電動機計算機控制原理圖
